产品描述

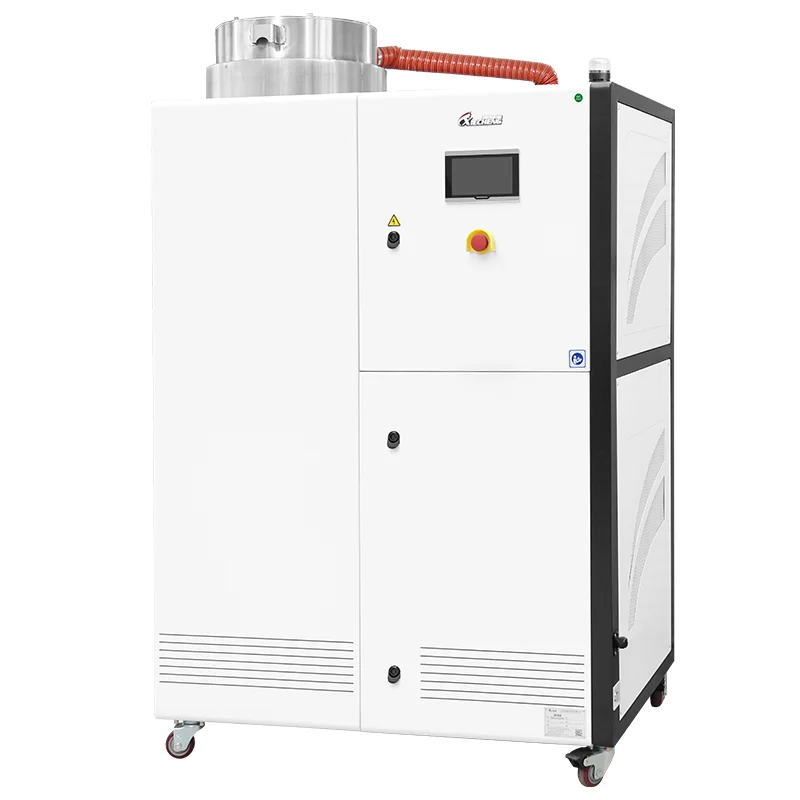

三机一体除湿干燥机


三机一体除湿干燥机


(除湿干燥送料组合)


XC-D系列三机一体除湿干燥机,又称为除湿干燥送料组合,是集除湿、干燥、二段送料三种功能于一体的蜂巢转子式除湿干燥机。该系列产品采用蜂巢转轮除湿机搭配下吹式全不锈钢欧化保湿干燥料桶组合而成,能够连续提供稳定-40℃低露点的干燥空气,干燥吸湿性较强的工程塑料。其外形美观性能稳定,且机器占地面积小,移动方便,可任意更换机台使用,通用性强,可节约设备成本。

|

 应用范围

三机一体除湿干燥机广泛适用于各种塑料原料,尤其是吸湿性较强的工程塑料,如PA、PC、PBT、PET等。根据生产需求提供二段送料(对应一台注塑机)或者三段送料(对应两台注塑机)的机型配置。


1对1二段送料示意图(标准)

1对1二段送料示意图(标准)

1对2三段送料示意图(选配)

1对2三段送料示意图(选配)

|

 工作原理

除湿干燥送料组合工作目的为干燥料桶提供稳定低露点的干燥空气,首先真空料斗将塑料原料吸至干燥料桶内,从干燥料桶回来的湿热空气经冷却,吹入蜂巢转轮。空气中的水分被转轮吸附,然后又被再生加热空气所脱附。两股气流同时作用在转轮上,并随着转轮的转动,使得空气中的水分连续不断的被吸附又被再生空气所脱附而排出,就形成稳定的低露点空气,经加热到塑料的干燥温度,吹入干燥料桶内,形成密闭循环,干燥原料。再通过吸料风机将干燥后的原料从干燥料桶抽到安装在塑料成型机的电眼料斗内。

工作原理

|

 产品亮点

除湿系统配备-蜂巢转轮

XCD型采用的蜂巢转轮,可连续提供稳定-40℃低露点的干燥空气,保证了塑胶成型制品的优质与稳定。不会像双桶分子筛除湿机因分子筛老化而污染原料。


除湿系统配备-蜂巢转轮



干燥系统搭配-下吹式保温干燥料桶

保温式干燥料桶采用下吹风管设计,搭配旋风排气装置,防止热能散失,确保温度,提高干燥效率。原料接触部位均采用不锈钢制作,确保原料不受污染。


干燥系统搭配



送料系统搭配-回路密闭真空送料

所有机型均搭配回路密闭的送料系统,可避免干燥后的原料因接触外界空气而再度受潮。同时送料系统配备截料阀,确保料管中无残余原料。


送料系统搭配



LCD触摸屏人机界面操作

三机一体除湿干燥机配备LCD触控屏人机界面操作,集中方便,控温制精度可达±0.1℃。配备一周24小时定时功能,实现整机预约自动运行。可选配露点计,随时监控露点。


LCD触摸屏人机界面操作


|

 产品外形分类

全封闭式

全封闭式

半开放式

半开放式


|

 技术参数

型号

XCD-40L/30H

XCD-80L/50H

XCD-120L/80H

XCD-160L/120H

XCD-230L/150H

XCD-300L/200H

XCD-450L/300H

干燥系统

干燥系统

干燥电热功率 (kw)

3

4

6

6

7.2

12

15

干燥风机功率 (kw)

0.4

0.4

0.75

0.75

1.5

2.2

3.75

保温料桶容量 (L)


80

120

160

230

300

450

除湿系统

除湿系统

再生电热功率 (kw)

3

3

3.5

3.5

4

5.4

7.2

再生风机功率 (kw)

0.4

0.4

0.4

0.4

0.4

0.4

0.75

除湿风量 (m³/h)

30

50

80

120

150

200

300

送料系统

送料系统

送料风机功率 (kw)

1.1

1.1

1.5

1.5

1.5

1.5

1.5

吸料机配管 (inch)

1.5

1.5

1.5

1.5

1.5

2

2

真空料斗 (L)

7.5

7.5

7.5

7.5

7.5

12

12

电眼料斗 (L)

7.5

7.5

7.5

7.5

7.5

12

12

外形尺寸

一体式

分体式(干燥机与除湿机间距150mm)

H(mm)

1700

1720

1820

1910

1940

2100

2450

W(mm)

1100

1100

1100

1320

1320

2000

2000

D(mm)

710

710

710

900

900

1150

1150

净重 (kg)

200

300

320

505

540

565

600


型号

XCD-600L/400H

XCD-750L/500H

XCD-900L/700H

XCD-1200L/700H

XCD-1500L/1000H

XCD-2300L/1500H

XCD-3000L/2000H

干燥系统

干燥系统

干燥电热功率(kw)

18

18

24

30

32

38

48

干燥风机功率 (kw)

3.75

5.5

5.5

5.5

5.5

7.5

5.5x2

保温料桶容量 (L)

600

750

900

1200

1500

2300

3000

除湿系统

除湿系统

再生电热功率 (kw)

7.2

10

10

10

15

18

24

再生风机功率 (kw)

0.75

1.5

1.5

3

3

4

3x2

除湿风量 (m³/h)

400

500

700

700

1000

1500

2000

送料系统

送料系统

送料风机功率 (kw)

1.5

2.2

2.2

5.5

5.5

7.5

7.5

吸料机配管 (inch)

2

2

2

2

2

2.5

2.5

真空料斗 (L)

12

12

24

24

24

24

24

电眼料斗 (L)

12

12

24

24

24

24

24

外形尺寸

分体式(干燥机与除湿机间距150mm)

H(mm)

2450

2590

2600

3200

3500

3650

4250

W(mm)

2200

2300

2400

2550

2900

3100

4000

D(mm)

1150

1600

1650

1650

1450

1350

1900

净重 (kg)

640

710

850

900

1160

1350

1950
