产品描述

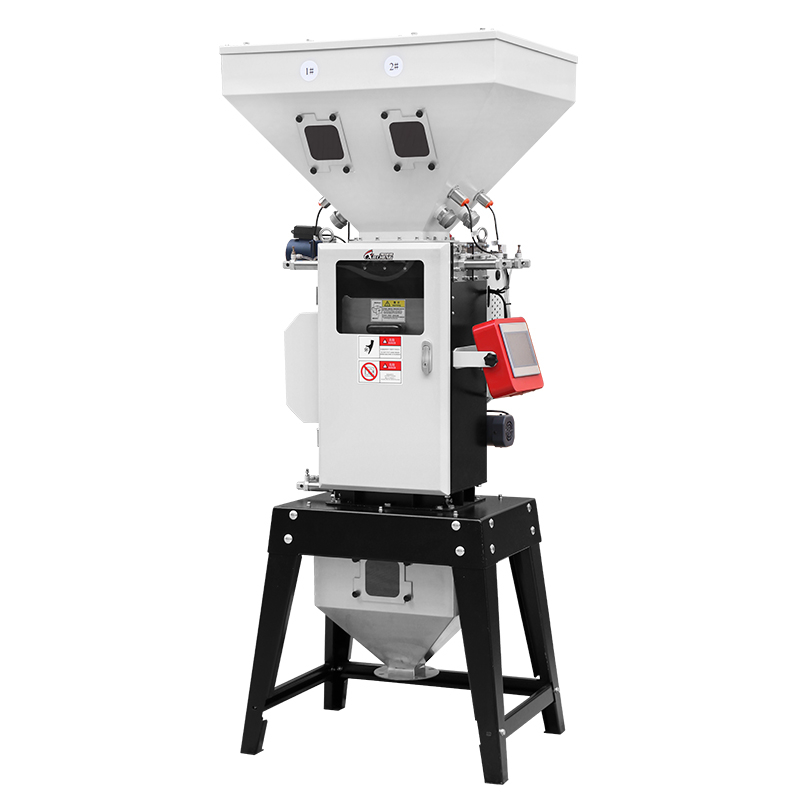

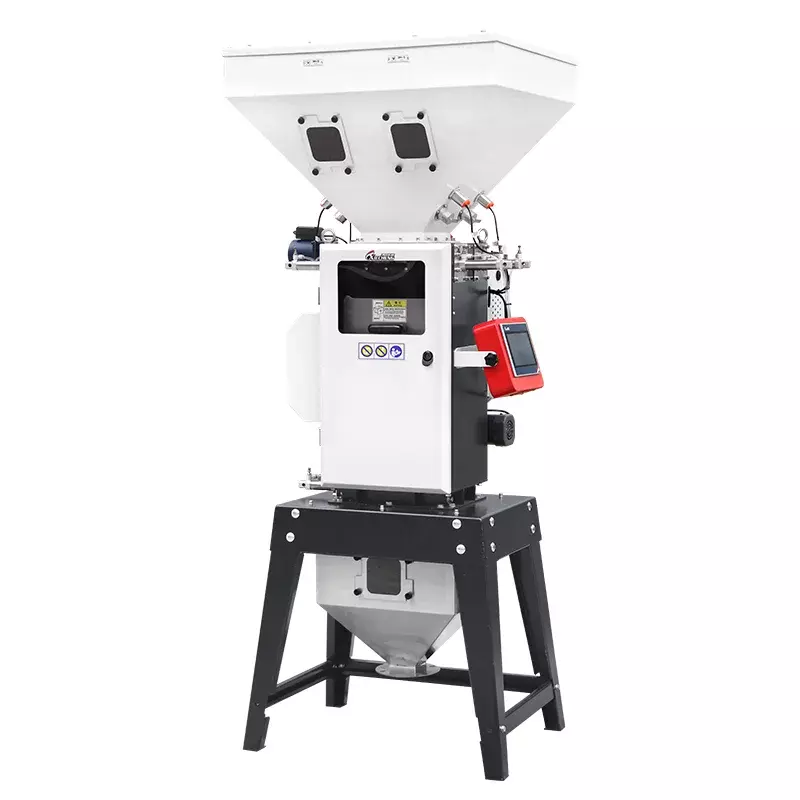

gravimetric blender

称重式拌料机

携成称重式拌料混合机适用于塑料挤出、压出或中空成型等制作过程上需要多种原料,按重量比例做精准配比混合的使用场合


称重式搅拌机特点:

模块化可拆卸式结构设计,节省空间与清洁方便;

采用先进的控制算法,自主优化,自动调校补偿及震动防止功能,保证最佳的配料精度;

标准机型最多可处理四种组份(六组份以上可定制);

彩色图形式显示,触摸屏式操作,多种语言供选择;

具有配方存储功能,最多可存储100组以上配方;

分级安全密码控制与报警历史记录功能;

控制器标准配置USB2.0接口,可将混料配比数据保存到U盘中,便于生产质量控制;

具备声、光报警器,便于设备员快速准确的达到故障机器现场;

可直接安装在机器上或选配脚架安装在机器旁(含气动式卸料阀。


称重式搅拌机介绍视频:


產品細節





选用优质零配件

此款均采用台湾威纶通的彩色触摸屏,标配USB接口,可将 100组混料配比数据保存在U盘内,方便生产控制, 拌料机皆选用台湾台邦搅拌电机,高效驱动机械运作。






防护、警报系统双管齐下

分级安全密码控制与报警历史记录功能;具备声、光报警器,便于设备员快速准确的达到故障机器现场;







防止原料被污染

所有与原料接触的部分,皆由不锈钢材料制成, 如储存和运送物料的料斗及管道,防止原料被污染。





removable structure design of gravimetric blender

可拆卸式结构设计

模块化可拆卸式结构设计,节省空间与清洁方便。




工作原理

当机器开始工作时,储料斗计量阀打开按预先设定的重量值放料,当控制器检测下料值达到后,计量阀关闭,若设定的下料值在误差范围内,则转到下一号储料斗进行放料,如此循环直到所有储料斗全部完成放料后,秤盘放料阀打开将原料落入搅拌桶内,并启动搅拌电机开始搅拌,设定的搅拌时间运行完后,搅拌桶关料阀打开原料落入储料箱储存,然后输送到机台使用。



技术参数

型号 XGB-50 XGB-100 XGB-200 XGB-400 XGB-600
组数数量 4 4 4 4 4
混料能力(kg/hr) 50 100 200 400 600
批次重量(kg) 1 3 3.5 8 10
主料混料范围(%) 5~100 5~100 5~100 5~100 5~100
添加剂混料范围 (%) 0.5~10 0.5~10 0.5~10 0.5~10 0.5~10
主料斗容积 (L) 18 25 32 45 70
添加剂料斗容积 (L) 5 8 12 15 18
搅拌桶容积 (L) 8 10 10 18 25
电源规格(V/Hz)

230/50

230/50

230/50


400/50

400/50

总功率 (kw) 0.12 0.12 0.25 0.55 0.55
压缩空气(kgf/cm2) 6~8 6~8 6~8 6~8 6~8
噪音(dB) <75 <75 <75 <75 <75
H(mm) 1500 1725 1745 1905 1905
W(mm) 700 925 825 940 940
D(mm) 640 700 750 910 910
底座(mm)
(HxWxDxBxAxC)

200*375*275*

130*130-Φ100

200*375*275*

150*150-Φ100

280*535*415*

150*150-Φ100

280*535*415*

150*150-Φ100

280*535*415*

150*150-Φ100

移动脚架(mm)
(H1xH2xWxD)
600*675*540 660*675*560 660*675*560 800*850*780*610 800*850*780*610
净重(kg)
(直接安装型)
90 90 130 140 180
净重(kg)
(地面安转型)
110 110 155 165 230


型号 XGB-800 XGB-1200 XGB-2000 XGB-2500 XGB-3000
组数数量 4 4 4 4 4
混料能力(kg/hr) 1200 800 2000 2500 3000
批次重量(kg) 12 15 20 30 30
主料混料范围(%) 5~100 5~100 5~100 5~100 5~100
添加剂混料范围 (%) 0.5~10 0.5~10 0.5~10 0.5~10 0.5~10
主料斗容积 (L) 100 130 160 180 230
添加剂料斗容积 (L) 25 30 40 50 70
搅拌桶容积 (L) 25 30 40 50 70
电源规格(V/Hz)

400/50

400/50

400/50

400/50

400/50

总功率 (kw) 0.55 1.5 1.5 1.5 3
压缩空气(kgf/cm2) 6~8 6~8 6~8 6~8 6~8
噪音(dB) <75 <75 <75 <75 <75
H(mm) 2010 2055 2190 2190 2350
W(mm) 1060 1060 1310 1310 1350
D(mm) 1070 1160 1260 1260 1470
底座(mm)
(HxWxDxBxAxC)
------- ------- ------- ------- -------
移动脚架(mm)
(H1xH2xWxD)
1000*1100*880 1000*1100*880 1100*1200*900 1100*1200*900 1150*1200*915
净重(kg)
(直接安装型)
200 250 280 290 380
净重(kg)
(地面安转型)
250 340 370 380 500
