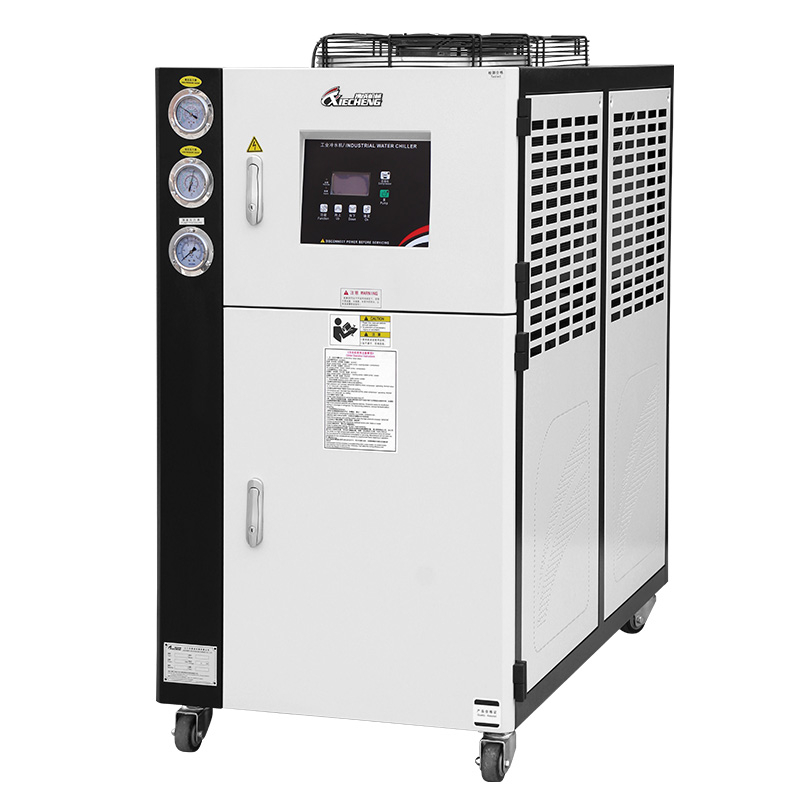

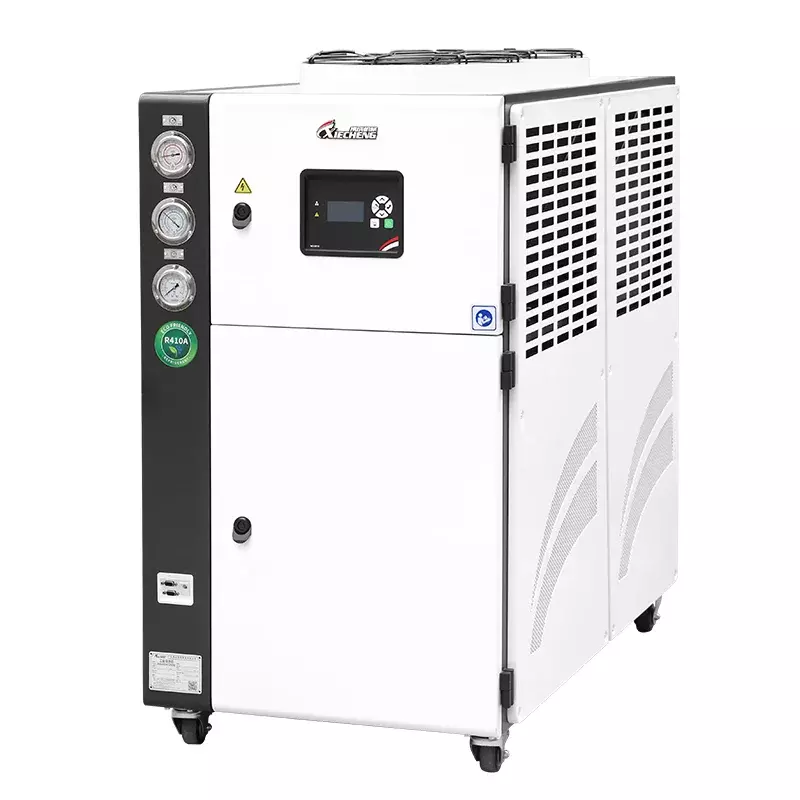

AIR COOLED CHILLER
箱型风冷式冷水机应用于塑料加工、机械成型、模具冷却,能够大大提高塑料制品表面光洁度,减少塑料制品表面纹痕和内应力,使产品不缩水、不变形,便干塑料制品的脱模、加速产品定型,从而极大地提高塑料成型的生产效率:
液晶显示微电脑控制器,精确控制在3°C-50℃之间: 美国进口谷轮压缩机搭配新型壳管蒸发器,超强制冷:多重保护装置和状态异常指示系统,确保设备安全高效运行。
整机采用优质零部件
此机型均采用西门子电子元器件、液晶显示微电脑控制器,出口标准,中英文可选,操作简单;能够同时显示
冷水入口、冷水出口、设定温度;能精确地把水温控制在3℃-50℃之间。
谷轮漩涡压缩机
全球知名的涡轮压缩机品牌,牢固的铸铁机体提供大散热面积;以改善压缩机的冷却效果,轻质铝制活塞减少摩擦和振动,进一步降低运行时的噪音;电子保护模块,能提供全面电机保护,稳定耐用。
外置多重保护,
确保冷水机高性能运作
采用新型航空软管,耐高压、耐高温、耐震动,更好地防止雪种泄露的问题;
艾默生过滤器,过滤杂质,搭配304不锈钢管路,进一步保障雪种纯度、保护压缩机。
高效散热系统,制冷效果更佳
标配紫铜管套铝翅片冷凝器,搭配大量热传导性能优异的散热片,加大散热面积;加装散热风机,加速散热,增强散热效果;

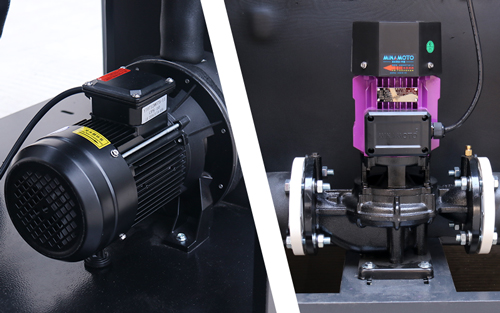

知名水泵,确保稳定水循环
1-6HP采用奥兰克不锈钢泵头,
大于等于8HP是用台湾源立管道泵,
低噪音,无泄漏,免维护。

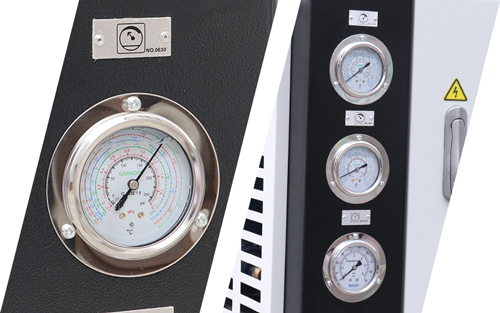

冷热水压力泵表
加装压力表,随时检测工作时水泵的压力。
型号 | Unit | XC-LF1A | XC-LF2A | XC-LF3A | XC-LF5A | XC-LF6A | XC-LF8A | XC-LF10A | |
制冷量 | KW | 3.45 | 6.25 | 10.5 | 16 | 19.6 | 26.5 | 32.1 | |
Kcal/h | 2967 | 5375 | 9030 | 13760 | 16856 | 22790 | 27606 | ||
压缩机 | 输入功率 | KW | 0.75 | 1.5 | 2.2 | 3.75 | 4.5 | 6 | 3.75x2 |
额定功率 | HP | 1 | 2 | 3 | 5 | 6 | 8 | 10 | |
电源 | 1PH-220V/50HZ | 3PH-380V/50HZ(200V/220V/415V 50HZ/60HZ) | |||||||
蒸发器 | 类型 | 水箱盘管式 | 壳管式 | ||||||
水管口径 | inch | 1'' | 1'' | 1'' | 1'' | 1'' | 2'' | 2'' | |
冷冻媒体 | 类型 | R22 | |||||||
填充量 | KG | 1.6 | 1.8 | 2 | 2 | 2.5 | 4 | 5 | |
水冷冷却器 | 类型 | 壳管式冷凝器 | |||||||
水管口径 | inch | 1'' | 1'' | 1'' | 1.5' | 1.5'' | |||
冷却水量 | m³/h | 0.476 | 0.908 | 1.36 | 2.22 | 2.6 | 3.95 | 4.42 | |
风冷冷凝器 | 类型 | 高效紫铜管套铝翅片式+低噪音外转子风机 | |||||||
风机功率 | KW | 90x1 | 170x1 | 180x1 | 180x2 | 180x2 | 420x2 | 420x2 | |
水箱容量 | Liter | 20 | 25 | 40 | 45 | 45 | 80 | 80 | |
水泵 | 功率 | KW | 0.37 | 0.37 | 0.37 | 0.75 | 0.75 | 1.5 | 1.5 |
HP | 0.5 | 0.5 | 0.5 | 1 | 1 | 2 | 2 | ||
扬程 | m | 23 | 23 | 23 | 35 | 35 | 15 | 15 | |
流量 | L/min | 100 | 100 | 100 | 110 | 110 | 360 | 360 | |
安全保护 | 压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护 | ||||||||
外形尺寸 | mm | 800*490*865 | 800*565*1025 | 960*630*1025 | 1280*680*1225 | 1280*680*1225 | 1550*850*1508 | 1550*850*1508 |
型号 | Unit | XC-LF12A | XC-LF15A | XC-LF20A | XC-LF25A | XC-LF30A | XC-LF40A | XC-LF50A | |
制冷量 | KW | 41.2 | 51.7 | 66.3 | 81.2 | 108 | 131 | 162.4 | |
Kcal/h | 35432 | 44462 | 57018 | 69832 | 92880 | 112660 | 139664 | ||
压缩机 | 输入功率 | KW | 4.5x2 | 3.75x3 | 7.5x2 | 9x2 | 7.5x3 | 7.5x4 | 9.4x4 |
额定功率 | HP | 12 | 15 | 20 | 25 | 30 | 40 | 50 | |
电源 | 3PH-380V/50HZ(200V/220V/415V 50HZ/60HZ) | ||||||||
蒸发器 | 类型 | 壳管式 | |||||||
水管口径 | inch | 2'' | 2.5'' | 2.5'' | 3'' | 3'' | 4'' | 4'' | |
冷冻媒体 | 类型 | R22 | |||||||
填充量 | KG | 5 | 7.5 | 11 | 11 | 12 | 18 | 18 | |
水冷冷却器 | 类型 | 壳管式冷凝器 | |||||||
水管口径 | inch | 1.5'' | 2'' | 2'' | 2.5'' | 2.5'' | 3'' | 3'' | |
冷却水量 | m³/h | 5.03 | 7.1 | 8.84 | 10.06 | 13.6 | 17.76 | 21.9 | |
风冷冷凝器 | 类型 | 高效紫铜管套铝翅片式+低噪音外转子风机 | |||||||
风机功率 | KW | 420x2 | 800x2 | 420x3 | 800x3 | 800x3 | 420x6 | 800x6 | |
水箱容量 | Liter | 80 | 100 | 150 | 210 | 210 | 380 | 400 | |
水泵 | 功率 | KW | 1.5 | 2.2 | 2.2 | 4 | 4 | 5.5 | 7.5 |
HP | 2 | 3 | 3 | 5 | 5 | 7.5 | 10 | ||
扬程 | m | 15 | 16 | 16 | 16 | 16 | 16 | 18 | |
流量 | L/min | 360 | 360 | 360 | 700 | 700 | 700 | 800 | |
安全保护 | 压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护 | ||||||||
外形尺寸 | mm | 1500*850*1508 | 1850*1000*1600 | 2150*1000*1780 | 2400*1150*1800 | 2600*1150*1930 | 2300*2000*1800 | 2800*2100*196 |
