产品描述

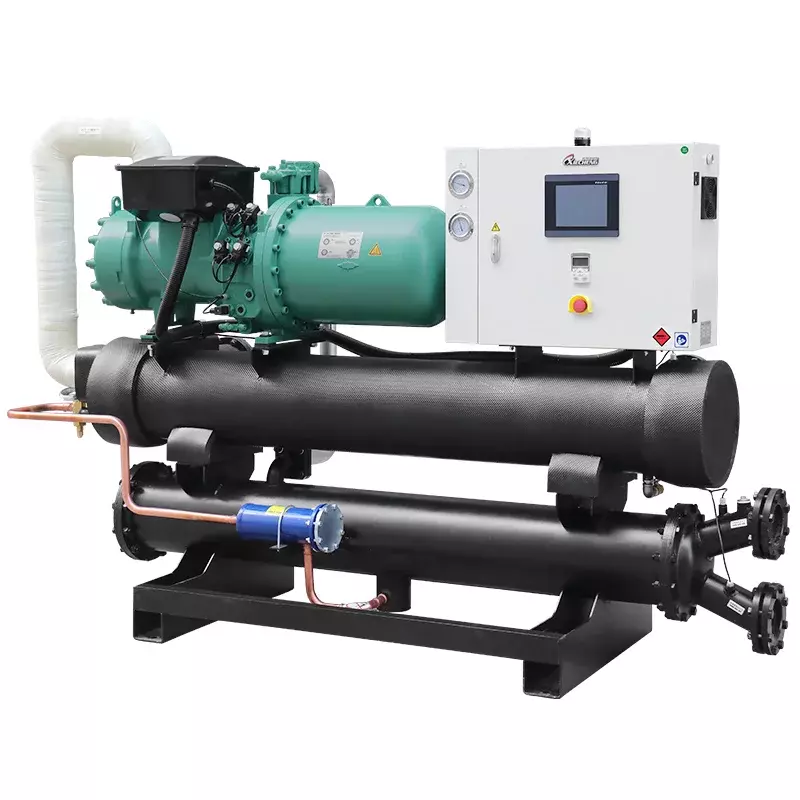

水冷式螺杆冷水机


水冷式螺杆冷水机


水冷式螺杆冷水机是一种高效可靠的工业冷水机组,其主要构成部件采用了螺杆式压缩机,因此被称为水冷螺杆式冷水机。它采用螺杆压缩机和水冷散热方式,具备出色的制冷能力和稳定性能。该冷水机配备冷却塔或冷却水循环系统,通过外部冷却水的散热,可满足广泛的工业需求。具有广泛的温度控制范围和制冷能力,能够精确控制在3℃至50℃之间,适用于塑料加工、化工、制药等行业。水冷式螺杆冷水机是工业冷却领域的理想选择,确保设备和工艺的稳定运行。


水冷式螺杆冷水机工业冷水机组


|

 行业应用范围

水冷式螺杆冷水机在工业应用中具有广泛的适用性。它们用于塑胶(注塑、挤出行业)、塑料包装行业、汽车制造行业、电子制造、电镀、医药化工,超声波冷却、印刷等工业,生产保持设备和工艺的稳定运行温度,提高生产效率。水冷式螺杆冷水机通常适用于大型冷却需求的生产加工设备,其注塑、挤出等塑料加工行业的应用较为普遍,能够满足各种工艺冷却需求,极大提升塑料成型机的生产效率和产品质量。


注塑行业

注塑行业

挤出行业

挤出行业

塑料包装行业

塑料包装行业

医药行业

医药行业

汽车制造业

汽车制造业

化工行业

化工行业

电镀行业

电镀行业

电子行业

电子行业

印刷行业

印刷行业

|

 产品亮点

半封闭螺杆式压缩机


较低的噪音和振动水平,节能省电20%以上


水冷式螺杆压缩机采用半封闭螺杆式压缩机,具备稳定可靠、低噪音和低振动等优点。在压缩过程中,气体从螺杆的吸入端进入压缩腔室,随着螺杆的旋转,气体逐渐被压缩,并最终通过排气端排出。螺杆的螺纹形状和旋转运动确保了压缩过程中气体的连续性和稳定性。携成水冷式螺杆压缩机采用比泽尔或汉钟这两大全球知名品牌的螺杆压缩机,以确保长时间高效稳定运行。与传统的涡旋式压缩机相比,节能率提高了20%以上,运行更加节能省电。


半封闭螺杆式压缩机

特点1、高效节能     2、静音低噪     3、稳定低振



|

 25% -100% 无段容调

螺杆压缩机具备无段容调的特点,即单台压缩机可以实现制冷量在25%至100%之间的任何段位连续调节,从而实现稳定的能量输出控制。

25% -100% 无段容调

|

 壳管蒸发器

水冷式螺杆冷水机采用壳管式蒸发器。在这种系统中,冷媒通过热交换管内蒸发,而水则在壳管侧流动。为了提高热交换效率,我们在壳管侧设置了一层2mm厚的挡水板,使水左右往复流动,以达到产生冰卤水的目的。为了保持稳定的工作温度,容器外壳还包覆有保温棉进行保温处理。


在热交换管方面,我们采用高效无缝紫铜管。这些管经过压花工艺加工成内螺纹肋管,从而增加了与制冷媒质之间的热交换面积。通过这种技术,传热面积增加了2倍,并显著提高了传热效能。


壳管式冷凝器

|

 壳管式冷凝器

水冷式螺杆冷水机采用壳管式冷凝器,其内部的铜管采用外螺纹压花工艺,这种设计在热交换过程中能够有效提高冷媒和水之间的热交换效率。相比传统的光滑铜管,外螺纹压花工艺能增加了铜管的表面积,从而扩大了热交换的接触面积,提升了冷凝器的热传导性能。这种优化设计使得水冷式冷水机冷凝器能够实现更快速、稳定地将把冷媒的热量传递给水,通过水把热量带走。


|

 RS485远程通讯系统

配备RS485通讯功能,该功能能够将水冷式螺杆冷水机以及塑料成型机连通成为单一数据平台,实现自动化远程管理。



RS485远程通讯系统

|

 变频系统(可选配)

高效节能,采用世界一流的机载变频驱动技术,使机组部分负荷能效有极大的提升,最高综合部分负荷性能系数(IPLV)可达10左右。



变频的优势

1. 高效节能可达30%以上;

2. ABB变频器,可实现1%-100%无极调节;

3. 冷水机组软启动,减少启动电流的冲击;自带直流电抗器,最大程度地降低谐波干扰



变频系统


|

 产品细节展示

PLC控制器



PLC控制器

1.行业控制先进,采用最新一代PLC控制器,精确控制机组,确保高效合理运行;

2.精确控温,冷冻水出水温度控制精度±0.5度以内,满足高精度控温要求.




干燥过滤器系统





干燥过滤器系统

配置爱默生过滤器,清除冷却剂中的杂质,吸收氟利昂中的游离水份,防止管道狭窄段(特别是热力膨胀阀的阀口)结冰堵塞。保障雪种纯度、保护压缩机。




高低压压力保护系统





高低压压力保护系统

加装高低压压力表,随时检测工作时水泵的压力。







电器自控系统




电器自控系统

电源自控系统由电源和自动控制两大部分组成 ,采用西门子电子元器件,确保设备稳定运行。







|

 技术参数

型号

UNIT

XC-L30WS

XC-L40WS

XC-L50WS

XC-L60WS

XC-L80WS

XC-L100WS

制冷量

kw

91

142.5

186.5

200.1

248.6

375

kcal/h

78260

122550

160390

172086

213796

322500

输入功率

Kw

22

30

37

45

60

37x2

制冷剂流量控制方法

外平衡式热力膨胀阀

冷媒

R22(R407C)

压缩机

款式

半封闭螺杆式

数量

1/2/4

启动方式

Y-△启动

能量控制(%)

0-25-50-75-100

电源

3PH-380V/50HZ(200V/220V/415V   50HZ/60HZ)

蒸发器

类型

干式壳管式

冷却水流量(m3/h)

19

21

26

30

39

55

水管口径(Inch)

3"

3"

3"

3"

4"

4"

冷凝器

类型

干式壳管式

冷却水流量(m3/h)

21

26

33

40

45

69

水管口径(Inch)

3"

3"

3"

4"

4"

4"

安全保护

       压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护

外形尺寸(L*W*H)

mm

2145*800*1670

2340*800*1670

2340*800*1670

2580*800*1720

3130*900*1860

3340*1300*1450



型号

UNIT

XC-L120WS

XC-L160WS

XC-L180WS

XC-L240WS

XC-L280WS

XC-L320WS

制冷量

kw

406

537.1

565.2

876

1106

1230

kcal/h

349160

461906

486072

753360

951590

1057800

输入功率

Kw

45x2

60x2

67.5x2

90x2

105x2

120x2

制冷剂流量控制方法

外平衡式热力膨胀阀

冷媒

R22(R407C)

压缩机

款式

半封闭螺杆式Semi-hermetic Screw

数量

1/2/4

启动方式

Y-△启动

能量控制(%)

0-25-50-75-100

电源

3PH-380V/50HZ(200V/220V/415V   50HZ/60HZ)

蒸发器

类型

干式壳管式

冷却水流量(m3/h)

68

86

96

136

150

168

水管口径(Inch)

4"

4"

6"

6"

6"

6"

冷凝器

类型 Type


冷却水流量(m3/h)

85

108

122

170

186

220

水管口径(Inch)

4"

4"

4"x2

4"x2

5"x2

5"x2

安全保护

       压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护

外形尺寸(L*W*H)

mm

3340*1300*1500

3880*875*1850

3910*875*1950

3670*1330*2130

4250*1320*2150

4350*1320*2150


型号

UNIT

XC-L360WS

XC-L440WS

XC-L500WS

XC-L560WS

XC-L640WS

XC-L720WS

制冷量

kw

1385

1753

1890

2130

2570

2891

kcal/h

1030280

1575800

1625400

1831800

2210200

2486260

输入功率

Kw

135x2

165x2

187x2

210x2

240x2

270x2

制冷剂流量控制方法

外平衡式热力膨胀阀

冷媒

R22(R407C)

压缩机

款式

半封闭螺杆式

数量

1/2/4

启动方式

Y-△启动

能量控制(%)

0-25-50-75-100

电源

3PH-380V/50HZ(200V/220V/415V   50HZ/60HZ)

蒸发器

类型

干式壳管式

冷却水流量(m3/h)

206

240

273

308

337

412

水管口径(Inch)

8"

8"

10"

10"

10"

10"

冷凝器

类型 Type


冷却水流量(m3/h)

252

294

334

372

416

506

水管口径(Inch)

6"x2

6"x2

6"x2

6"x2

8"x2

8"x2

安全保护

       压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护

外形尺寸(L*W*H)

mm

4450*1580*2230

4900*1600*2350

4950*1760*2360

5010*1760*2360

4310*2350*2630

4310*2350*2750
