产品描述

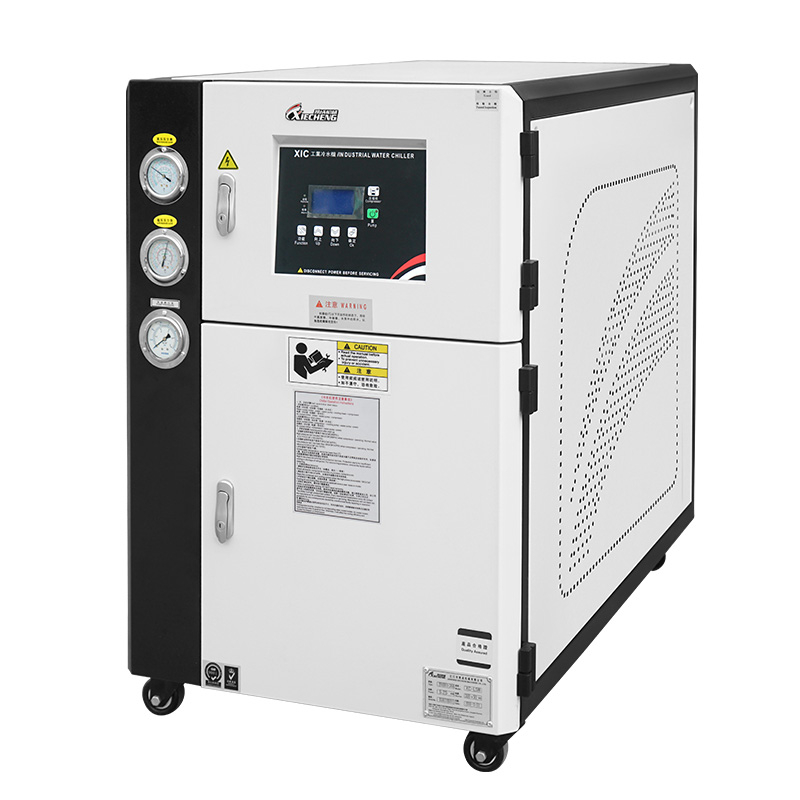

水冷式冷水机


水冷式冷水机


水冷式冷水机,又称为水冷箱型工业冷水机,是一种高效可靠的工业冷却设备。它通过冷却水循环来散热,并需要与冷却塔或冷却设备连接,以排出产生的热量。相比风冷式的冷水机,水冷式冷水机通常具有更高的冷却效率和更低的噪音水平。此外,它们提供灵活的容量和规格选项,以满足不同的工艺需求。

水冷式冷水机的制冷范围广泛,从2967 Kcal/h到139664 Kcal/h,可提供冷冻出水温度范围为3℃至50℃。这使其成为优化生产效率和确保生产质量的理想选择


工业冷水机组

工作原理

水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换,冷媒系统在吸收水中的热负荷,使水降温产生冷水后﹐通过压缩机的作用将热量带至壳管式冷凝器,由冷媒与水进行热交换﹐使水吸收热量后通过水管将热量带出外部的冷却塔散失(属于水冷却)。


工作原理

压缩机  温度传感器
冷凝器  水箱
过滤器  泵压力表
膨胀阀
蒸发器  旁通阀
球阀  低压开关
防冻开关  高压开关
液位感应器  风机


|

 行业应用范围

冷水机广泛用于塑胶,电子制造,电镀,医药化工,超声波冷却,印刷等工业生产。 用于塑料加工机械成型模具冷却,能够大大提高塑料制品表面光洁度,减少塑料制 品表面纹痕和内应力,使产品不缩水、变形,便于塑料制品的脱模、加速产品定型、 从而极大地提高塑料成型机的生产效率及产品质量。


注塑行业

注塑行业

挤出行业

挤出行业

塑料包装行业

塑料包装行业

医药行业

医药行业

汽车制造业

汽车制造业

化工行业

化工行业

电镀行业

电镀行业

电子行业

电子行业

印刷行业

印刷行业

|

 产品亮点

涡旋式压缩机

携成水冷式冷水机全系列应用涡旋式压缩机,压缩机作为整个制冷剂循环系统的心脏,涡旋式压缩机采用双柔性设计,确保涡旋盘间的密封,允许涡旋盘沿径向和轴向分开,碎屑或液体可通过涡旋盘而不损害压缩机。使压缩机有更高的寿命和可靠性、更好的液体容忍度、更好的杂质容忍度。涡旋式压缩机


       产品特征



       运行范围



       1、双柔性设计;
       2、宽泛的产品容量范围;
       3、高能效比;
       4、较低的噪音和震动水平;
       5、一键开机启动,操作方便。




|

 壳管蒸发器

水冷式冷水机采用壳管式蒸发器。在这种系统中,冷媒通过热交换管内蒸发,而水则在壳管侧流动。为了提高热交换效率,我们在壳管侧设置了一层2mm厚的挡水板,使水左右往复流动,以达到产生冰卤水的目的。为了保持稳定的工作温度,容器外壳还包覆有保温棉进行保温处理。


在热交换管方面,我们采用高效无缝紫铜管。这些管经过压花工艺加工成内螺纹肋管,从而增加了与制冷媒质之间的热交换面积。通过这种技术,传热面积增加了2倍,并显著提高了传热效能。



壳管蒸发器


|

 壳管式冷凝器

水冷式冷水机采用壳管式冷凝器,其内部的铜管采用外螺纹压花工艺,这种设计在热交换过程中能够有效提高冷媒和水之间的热交换效率。相比传统的光滑铜管,外螺纹压花工艺能增加了铜管的表面积,从而扩大了热交换的接触面积,提升了冷凝器的热传导性能。这种优化设计使得水冷式冷水机冷凝器能够实现更快速、稳定地将把冷媒的热量传递给水,通过水把热量带走。

壳管式冷凝器


|

 产品细节展示

微电脑控制器



微电脑控制器

行业领先的液晶显示冷水机微电脑控制器,同时显示冷水机出口和设备设定温度,操作简便,能精确控制水温3℃到50℃以内。





干燥过滤器系统



干燥过滤器系统

配置爱默生过滤器,清除冷却剂中的杂质,吸收氟利昂中的游离水份,防止管道狭窄段(特别是热力膨胀阀的阀口)结冰堵塞。保障雪种纯度、保护压缩机。





高低压压力保护系统




高低压压力保护系统

加装高低压压力表和泵浦压力表,随时检测工作时水泵的压力。







知名品牌水泵




知名品牌水泵

1-6HP采用奥兰克不锈钢泵头,大于等于8HP是用台湾源立管道泵, 低噪音,无泄漏,免维护。






电器自控系统




电器自控系统

电源自控系统由电源和自动控制两大部分组成 ,采用西门子电子元器件,确保设备稳定运行。

具有电流过载保护、高低压压力保护系统及电子时间延迟等完善的安全保护装置、异常直观显示系统。




|

 技术参数

型号

UNIT

XC-L3W

XC-L5W

XC-L6W

XC-L8W

XC-L10W

XC-L12W

水冷制冷量

Kw

10.5

16

19.6

26.5

32.1

41.2

Kcal/h

9030

13760

16856

22790

27606

35432

压缩机

输入功率

Kw

2.2

3.75

4.5

6x1

3.75x2

4.5x2

额定功率

Hp

3

5

6

8x1

5×2

6×2

电源


3PH-380V/50HZ(200V/220V/415V  50Hz/60Hz)

蒸发器

类型

水箱盘管式

壳管式

水管口径

lnch

1”

1”

1”

2”

2”

2”

冷冻媒体

类型

R22


填充量

Kg

2

2

2.5

4

5

5

水冷冷凝器

类型

壳管式冷凝器

水管口径

Inch

1”

1”

1”

1.5”

1.5”

1.5”

冷却水量

M³/h

1.36

2.22

2.6

3.95

4.42

5.03

水箱容量

Liter

40

45

45

80

80

80

水泵

功率

Kw

0.37

0.75

0.75

1.5

1.5

1.5



hp

0.5

1

1

2

2

2


扬程

m

15

25

25

15

15

15


流量

l/min

75

110

110

360

360

360

安全保护

压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护



外形尺寸(L*W*H)

mm

1080*640

*986

1080*640

*986

1080*640

*986

1270*650

*1413

1270*650

*1413

1270*650

*1413

型号

UNIT

XC-L15W

XC-L20W

XC-L25W

XC-L30W

XC-L40W

XC-L50W

水冷制冷量

Kw

51.7

66.3

81.2

108

131

162.4

Kcal/h

44462

57018

69832

92880

112660

139664

压缩机

输入功率

Kw

3.75x3

7.5x2

9x2

7.5x3

7.5x4

9.4×4

额定功率

Hp

5×3

10×2

12.5x2

10x3

10×4

12.5×4

电源


3PH-380V/50HZ(200V/220V/415V  50Hz/60Hz)

蒸发器

类型

水箱盘管式

壳管式

水管口径

lnch

2.5”

2.5”

3”

3”

4”

4”

冷冻媒体

类型

R22


填充量

Kg

7.5

11

11

12

18

18

水冷冷凝器

类型

壳管式冷凝器

水管口径

Inch

2”

2”

2.5”

2.5”

3”

3”

冷却水量

M³/h

7.1

8.84

10.06

13.6

17.75

21.9

水箱容量

Liter

100

150

210

210

380

400

水泵

功率

Kw

1.5

1.5

3

3

4

4

hp

2

2

4

4

5.5

5.5

扬程

m

16

16

16

16

16

18

流量

l/min

360

360

700

700

700

800

安全保护

压缩机过热保护,过流保护,高低压保护,超温保护,流量保护,相序/缺相保护,排气过热保护,防冻保护

外形尺寸(L*W*H)

mm

1470*750

*1413

1880*880

*1650

1880*880

*1650

2050*1000

*1730

2050*1000

*1730

2190*1150

*1840
